　　1. 連接導體定律和中間溫度定律
　　首先我們來分析熱電偶的連接導體定律和中間溫度定律，如圖2。
　　實際應用中，測量和控制儀表與熱電偶總是有一段距離，如圖2所示。C、D也是2種均質材料，根據熱電偶的中間導體定律，可以導出測量的總電勢EZ的表達式為：
　　EZ=EAB（T1,T3）+ECD（T3,T2）、
　　(3)就是熱電偶連接導體定律。如果連接的不是一段,總電勢EZ同樣為各個部分之和。在圖2的測量中,我們希望測量端的總電勢為熱電偶EAB（T1,T2）,便于控制儀表測量中不至于中間連接產生附加電勢，表達式為：
　　EAB（T1,T2）=EZ=EAB（T1,T3）+EAB（T3,T2）
　　(4)中T3稱為中間溫度，所以也稱為中間溫度定律。這樣就要求我們找到某種材料C、D，他的特性為：
　　ECD（T3,T2）=EAB（T3,T2）（5）
　　滿足式(5)的材料我們稱為熱電偶的補償導線。因為熱電偶的種類較多，所以熱電偶補償導線的種類也較多。
　　2. 在工業溫度測量和溫度控制中正確使用補償導線

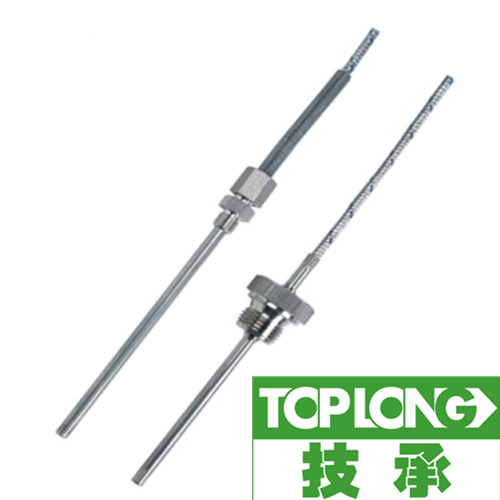

　　工業溫度測量、控制中，熱電偶使用的位置總是距測量、控制表（下面簡稱儀表）有一定的距離，因而從熱電偶的輸出端到測量、控制表的輸入端，需使用補償導線連接。由于熱電偶和補償導線均有正負極，故接線時應該正極與正極連接，負極與負極連接。
