概述電容式液位開關的工作原理

溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以點擊在線咨詢與我們在線交談，或者撥打我們的客服電話13262809751（微信/手機同號。） 。

　　電容式液位開關可以適用于各種環境的測量檢測，它可以監測各種介電常數高于1.5的固體物料，用于較輕的、干的、小粒度的介質，和各類液體。
電容式液位開關的應用領域：

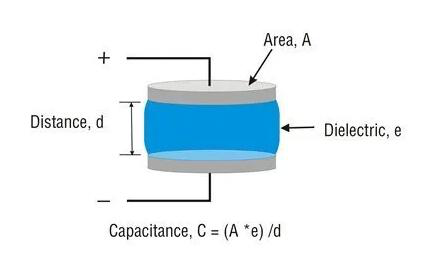

　　電容器是一種兩端設備，由兩個導電體組成，兩個導電體由非導電（電介質）材料隔開。下面顯示了一個由兩塊板組成的簡單電容器。

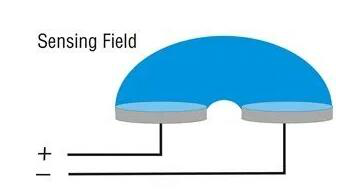

　　為了為傳感器創建更可用的幾何形狀，可以以多種方式布置電極。盡管這使上述電容表達式變得復雜，但是變量之間的整體關系保持不變。下圖，電極排列在同一平面上。這可以通過多種方式來實現。電場投射離開電極。

　　如果電介質保持恒定，則電容也將保持恒定。因此，電介質改變，電容自然也改變。在電容式接近傳感器中，這兩個電極耦合在一起并集成到高頻振蕩器中。在“無目標”狀態下，振蕩器被調整為靜止?fàn)顟B(tài)。當目標進入電場時，電容增加，振蕩開始。當幅度達到足夠高的水平時，將觸發信號狀態的變化。
　　電極配置的兩個主要系列用于標準應用：
　　介電型（D型）
　　電容式接近傳感器的配置如前所示，兩個感應電極集成到振蕩器中。感測場從傳感器面伸出，任何物體進入感測場都會增加電容，從而導致振蕩。這種傳感器將檢測絕緣或?qū)щ姷乃胁牧稀＿@些傳感器通常被稱為“屏蔽”，它們可以齊平安裝。
　　導電型（L型）
　　電容式接近傳感器僅配置有一個與振蕩器集成在一起的感應電極。導電材料進入場中提供了第二耦合電極，然后引起振蕩。此類傳感器非常適合“透視”諸如橡膠，玻璃或紙的絕緣材料，以檢測諸如水或金屬的導電材料。這些傳感器通常被稱為“非屏蔽”，它們可能無法齊平安裝。
　　一些電容式液位開關品牌也已在所有電容式代理產品中集成了補償電極。該電極集成在振蕩器中，僅用于檢測污染元素。一旦檢測到污染物的積聚，就可以補償這種影響以避免誤觸發。電極配置感測遠距離的能力取決于所感測的材料。感測導電材料可實現任何電容式接近傳感器的非常大感測距離能力。介電材料的感測能力是材料介電常數和感測區內材料質量的函數。感測距離減小因子需要應用于此類材料。
