1323D型壓力變送器采用硅壓阻式隔離膜充油芯體作為信號測量元件，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。

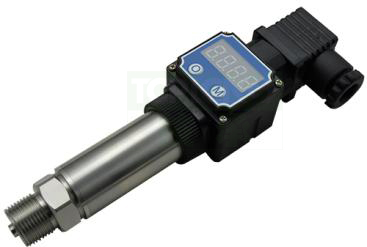

1323D數顯壓力變送器
對316L不銹鋼無腐蝕的氣體、液體壓力測量。
應用于石油、化工、冶金、電力、水文等工業過程現場。
1323D數顯壓力變送器特點
測量范圍廣，全不銹鋼結構，壓力接口形式多樣，防護等級IP65;
輸出信號形式多樣，現場可顯示；
| 技術參數 | |
|---|---|
| 量程范圍： | -0.1~0或0~0.01MPa或0~100MPa |
| 允許過載： | ≤額定量程的1.5倍或110MPa(取最小值） |
| 壓力類型： | 表壓、絕壓、密封參考壓型 |
| 精確度： | ±0.25%（典型）±0.5%（最大） |
| 長期穩定性: | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） |
| 零點溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）±0.02%F.S/℃(>100KPa） |
| 滿度溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
| 工作溫度: | -20℃~80℃ |
| 貯存溫度: | -40℃~120℃ |
| 供電電源: | 15~30VDC（本安型經安全柵供電） |
| 輸出信號: | 4~20mA 0~10/20mA 0/1~5VDC |
| 壓力接口: | M20×1.5 G1/2或用戶自選 |
| 外殼材質: | 304不銹鋼 |
| 膜片材質: | 316L不銹鋼 |
| O型密封圈: | 氟橡膠 |
| 電纜： | 聚乙烯 |
| 絕緣電阻： | 100MΩ 100VDC |
| 外殼防護等級： | IP65 |
1323D數顯壓力變送器常用量程代碼
| 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 |
| 0~10KPa | 10K | 0~100KPa | 100K | 0~1.0MPa | 1M | 0~25MPa | 25M |
| 0~20KPa | 20K | 0~200KPa | 200K | 0~2.0MPa | 2M | 0~40MPa | 40M |
| 0~35KPa | 35K | 0~400KPa | 400K | 0~3.5MPa | 3.5M | 0~60MPa | 60M |
| 0~70KPa | 70K | 0~600KPa | 600K | 0~7.0MPa | 7M | 0~100MPa | 100M |
| 選型代碼 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1323D- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 量程范圍 -0.1~0或者0~100MPa（X:表示實際測量量程上線） | ||||||||
| 1 | XK | （0-x）Kpa | ||||||
| XM | 0-x）Mpa | |||||||
| 2 | 供電電源 | |||||||
| D1 | 15~30VDC | |||||||
| 4 | 輸出信號 | |||||||
| S1 | 4~20mADC | |||||||
| S2 | 1~5VDC | |||||||
| S3 | 0~5V | |||||||
| S4 | 0~10mADC | |||||||
| S5 | 0~20mADC | |||||||
| 5 | 精度等級 | |||||||
| A | 0.25%F.S | |||||||
| B | 0.5%F.S | |||||||
| 6 | 螺紋接口 | |||||||
| J1 | M20×1.5外螺紋 | |||||||
| J2 | G1/2 外螺紋 | |||||||
| J3 | G1/4外螺紋 | |||||||
| J5 | 其它特殊螺紋 | |||||||
| 7 | 壓力類型 | |||||||
| G | 表壓(*常規選項） | |||||||
| A | 絕壓 | |||||||
| S | 密封參考壓 | |||||||
| 8 | OEM定制 | |||||||
| / | 無定制內容常規出貨 | |||||||
| A | 無銘牌光版定制產品 | |||||||
| B | 指定銘牌指定商標產品 | |||||||
